商品の詳細:
|
| アイテム: | アルミサーペンタインヒートチューブ | 仕様: | あなたの要求ごと |
|---|---|---|---|
| 固定長: | モジュールの図面として | デザイン・サービス: | はい |
| 水中試験: | はい。溶接漏れチェック | バーストテスト: | はい |
| パッケージ: | 輸出された木のパッキング | 処理方法: | スタンピング、打ち抜き、曲げ、溶接、ろう付け、押出、切断 |
| キーワード: | サーペンタインヒートチューブ、スネーククーリングリボン、EV用アルミ熱交換器 | アプリケーション: | 電気自動車バッテリー、ESSバッテリー、IGBT冷却 |
| ハイライト: | EVサーペンタインチューブ、アルミニウムサーペンタインチューブ、バッテリー熱管理サーペンタインチューブ,Aluminium Serpentine Tube,Battery Thermal Management Serpentine Tube |
||

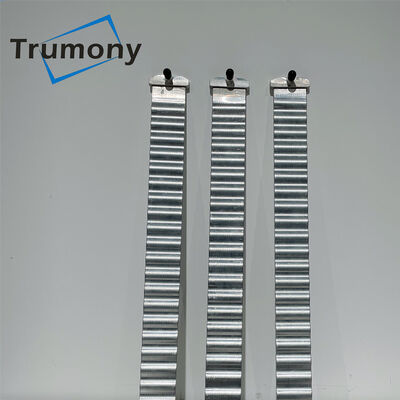

バッテリー熱管理用のアルミサーペンタインヒートチューブ
アルミニウムサーペンタインヒートチューブは、エネルギー自動車/車両、エネルギー貯蔵システム、ソーキングプレート、温度均一プレート、ソーラーパネルなど、さまざまな範囲の熱交換で広く使用されています。太陽エネルギーコレクター。
| 押し出す | はい | 自社金型センター |
| CNC | はい | 自社CNCセンター |
| スタンピング | はい | 最大1.6*2.3m |
| ろう付け | はい | 自動ろう付けライン |
特徴：
*デザインオプション:
1) パンチング冷却板
プリズムセルとバッテリーパック、底面と側面の冷却ソリューションに使用されます。
2) サーペンタイン冷却リボン
円筒セルに適用：18650、21700、3270、4680など。
3) マニホールド付マイクロチャンネルチューブ
バッテリーパックの側面または底面のバッテリー冷却用。
4) ロールボンディング冷却プレート;
5) 摩擦攪拌接合板
溶接プロセスが簡単で、生産効率が高く、溶接強度が高く、高温溶融溶接での気孔や液漏れなどの問題を回避できます。
私たちの利点:
1. ツール開発 — 社内で行うため、初期テストを迅速かつ正確に行うことができます。
2. あらゆる種類の熱交換器の製造 — カスタマイズされた形状を作成して、部品をさまざまなパックに適合させることができます。
3. 部品設計の支援 — 経験豊富なエンジニア チームがおり、新しい設計の実行可能性に関する専門的な提案を提供できます。
4. ワンステーションサービス — 熱交換器とそれに関連する断熱材およびシリコンパッドを提供できます。したがって、クライアントは統合ソリューションを取得できます。
テスト能力:
|
化学組成試験 |
はい |
|
物理テストと光学テスト |
はい |
|
粗さ試験と硬度試験 |
はい |
|
伸び試験 |
はい |
|
塩水噴霧試験 |
はい |
|
バーストテスト |
はい |
|
窒素とヘリウムのテスト |
はい |
|
流動抵抗試験 |
はい。内外腐食試験 |
|
電圧試験 |
はい |
|
水中試験 |
はい。溶接漏れチェック |
化学組成
| 合金 | シ | フェ | 銅 | マン | マグネシウム | クロム | 亜鉛 | Ⅴ | ティ |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
お客様のご要望に応じてカスタマイズ可能です！
機械的性質
| 合金 | 気性 | 抗張力 | 降伏強さ | 伸長 |
| 1050 | O/F/H111/H112 | ≧65MPa | ≧200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
よくある質問：
Q：あなたは商社ですか、それともメーカーですか？
A：はい、私たちはこの業界で10年以上の歴史を持つ工場です。
Q：加工技術は？
A: ろう付けライン、プレスライン、押出ライン、ロール骨加工ラインがあります。また、CNC センターも利用できます。
Q: デザインがない場合、デザインを手伝ってもらえますか?
A: はい、できます。私たちは強力で経験豊富な設計チームを持っています。流路設計、熱シミュレーション、機械シミュレーション、設計最適化をサポートします。プロジェクトの詳細をservice8@trumony.comまでお知らせください。DFMを喜んでお手伝いいたします。
Q: どのくらいの速さでプロトタイプを作成できますか?
A: 約 3~5 週間。正確なリードタイムは、デザインと製造プロセスによって異なります
