蓄電用大型接触面積クーラー水冷管
| Item: | アルミ水蛇行パイプ | Specificationss: | あなたのデッサンとして |
| Fixed Length: | あなたの要求ごと | Testing: | 水中試験、破裂試験、窒素およびヘリウム試験など |
| Battery cells: | 18650、21700、32700、4680、4695 ... | Service: | 設計、熱シミュレーション、流れ場分布... |
| Package: | 輸出された木のパッケージ | Processing method: | スタンピング、押出、打ち抜き、曲げ、溶接、ろう付け、切断 |
| Key words: | サーペンタインチューブ、スネーククーリングリボン、熱交換用アルミチューブ、EV用アルミ熱交換器 | Applications: | 電気自動車バッテリー（各種EVカー）、ESSバッテリー、IGBT冷却 |
| High Light: | 蓄電水冷管、アルミ水蛇行管、蛇行水冷管,Aluminum Water Serpentine Pipe,Serpentine Water Cooling Tube |
||
蓄電用大接触面積クーラー水冷チューブ
パワーバッテリーの性能は、バッテリー温度と密接に関係しています。パワーセルの寿命を可能な限り延ばし、最大の電力を得るために、バッテリーは指定された温度範囲内で使用する必要があります。原則として、-40°C～+55°Cの範囲内で、実際のバッテリー温度のパワーセルが動作可能な状態にあります。液体冷却システムは、バッテリーセルを安定した温度に保つためのより良い方法です。
Trumon は、何十年にもわたる経験を備えたプロの熱管理会社です。私たちは多くのプロジェクトを行ってきました: 円筒形セル、プリズム形セル、パウチ パック用の優れたソリューションがあります。
| 押し出す | はい | 自社金型センター |
| CNC | はい | 自社CNCセンター |
| スタンピング | はい | 最大1.6*2.3m |
| ろう付け | はい | 自動ろう付けライン |
特徴：
*デザインオプション:
1) パンチング冷却板
プリズムセルとバッテリーパック、底面と側面の冷却ソリューションに使用されます。

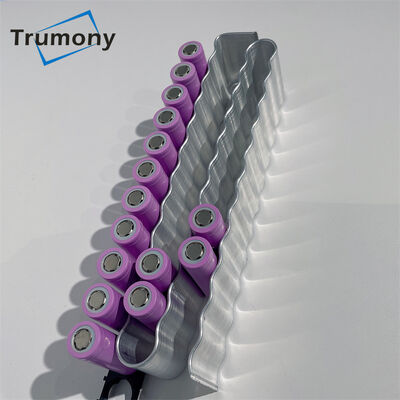

2) サーペンタイン冷却リボン
円筒セルに適用：18650、21700、3270、4680など。
3) マニホールド付マイクロチャンネルチューブ
バッテリーパックの側面または底面のバッテリー冷却用。
4) ロールボンディング冷却プレート;
5) 摩擦攪拌接合板
溶接プロセスが簡単で、生産効率が高く、溶接強度が高く、高温溶融溶接での気孔や液漏れなどの問題を回避できます。
私たちの利点:
1. マニホールド、チューブ、インターフェース熱材料の統合経験
2. 大型プレートの設計・製作経験
3. シミュレーションは、圧力損失、流れ、および熱分布の流路設計を支援します
4. バッテリー冷却用途向けの高耐食性および低導電率材料
5. あらゆる種類のバッテリー パックに対応する柔軟な設計ソリューション。
テスト能力:
|
化学組成試験 |
はい |
|
物理テストと光学テスト |
はい |
|
粗さ試験と硬度試験 |
はい |
|
伸び試験 |
はい |
|
塩水噴霧試験 |
はい |
|
バーストテスト |
はい |
|
窒素とヘリウムのテスト |
はい |
|
流動抵抗試験 |
はい。内外腐食試験 |
|
電圧試験 |
はい |
|
水中試験 |
はい。溶接漏れチェック |
化学組成
| 合金 | シ | フェ | 銅 | マン | マグネシウム | クロム | 亜鉛 | Ⅴ | ティ |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
お客様のご要望に応じてカスタマイズ可能です！
機械的性質
| 合金 | 気性 | 抗張力 | 降伏強さ | 伸長 |
| 1050 | O/F/H111/H112 | ≧65MPa | ≧200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
よくある質問：
Q：あなたは商社ですか、それともメーカーですか？
A：はい、私たちはこの業界で10年以上の歴史を持つ工場です。
Q：加工技術は？
A: ろう付けライン、プレスライン、押出ライン、ロール骨加工ラインがあります。また、CNC センターも利用できます。
Q: デザインがない場合、デザインを手伝ってもらえますか?
A: はい、できます。私たちは強力で経験豊富な設計チームを持っています。流路設計、熱シミュレーション、機械シミュレーション、設計最適化をサポートします。プロジェクトの詳細をservice8@trumony.comまでお知らせください。DFMを喜んでお手伝いいたします。
Q: どのくらいの速さでプロトタイプを作成できますか?
A: 約 3~5 週間。正確なリードタイムは、デザインと製造プロセスによって異なります
高熱伝導性液冷プレート カスタム流路設計
製品紹介: 当社の高性能液冷プレートは、AIデータセンター、高密度サーバー、高熱流束冷却の要求に応えるために特別に開発されました。長時間の高負荷稼働条件下でのサーバーの安定稼働を実現する、効率的で低抵抗な液冷ソリューションです。 高品質のアルミニウム合金製で、成熟した真空ろう付け技術により製造された液冷プレートは、高い熱伝導率、コンパクトな構造、優れたシーリング性能を備えています。最適化された内部流路設計により、高速な熱交換と均一な温度分布を実現し、ホットスポットを効果的に低減し、データセンター冷却システムの全体的なエネルギー消費を削減します。 強力なカスタマイズ能力が当社のコアコンピタンスで...
データセンターおよび産業機器向け低圧損カスタムCNC加工液体コールドプレート
製品説明 要求の高い熱管理シナリオのために設計されたこのカスタム CNC加工液体冷板は,オプションのマイクロチャネルを含む完全にカスタマイズ可能な内部チャネル構造を備えています.蛇の道精密なCNC加工によって達成され,高熱散熱効率を維持しながら低圧低下を可能にします.熱伝導性が10~50倍高い高性能密度のアプリケーションのための理想的なカスタマイズ可能な熱ソリューションです.ボディはカスタマイズ可能な高強度アルミ合金でできています.耐久性要求に基づいてカスタマイズ可能で,構造の安定性と耐腐蝕性を高めるため,冷却とテンパーで処理することができます.厳しい産業環境やデータセンターでの長期使用に適し...
高性能 アルミ液体冷却板 電気自動車電池パック 熱管理と冷却システム
製品名:EVとHEV電源電池システムのための信頼性の高い溶接アルミ液体冷板 製品紹介 私たちの液体冷却プレートは エネルギー貯蔵システム (ESS) に特化した 高信頼性の熱管理ソリューションです大容量蓄電池モジュールの熱課題に対処するために設計された効率的で均質な冷却を 提供し,最適な動作温度を維持し,ホットスポットを排除し,バッテリー電池を過熱から保護します.安定したエネルギー貯蔵性能を確保する高伝導性のアルミニウム合金で 洗練された真空溶接技術で 漏れ防止 (100%ヘリウム漏れ試験) と耐久性構造を備えています耐久性のある住宅用軽量でコンパクトで完全にカスタマイズ可能で,様々なエネルギ...
高性能3003 アルミ液体冷却プレート EV バッテリーパック
製品名:EVバッテリーパック用高性能3003アルミニウム液冷プレート 製品紹介: 当社の液冷プレートは、EVバッテリーパック専用に設計されたコア熱管理コンポーネントであり、電気自動車バッテリーシステムの放熱問題の解決に貢献します。高品質のアルミニウム合金製で、先進的なろう付け技術と精密な流路設計を採用し、均一な熱伝達を保証します。 EVバッテリーパックの温度差を効果的に低減し、局所的な過熱を回避し、熱暴走を防ぎ、バッテリーパックの寿命を延ばします。サイズ、インターフェース、流路構造のカスタマイズに対応しており、さまざまなモデルのEVバッテリーパックに完全に適合し、電気自動車の動作環境に適応しま...
