| MOQ: | サンプル試験は整理することができる |
| 価格: | 交渉可能 |
| 標準梱包: | 輸出標準梱包 |
| 配達期間: | 金型加工時間で4~6週間 |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 毎年1000000pcs/ |

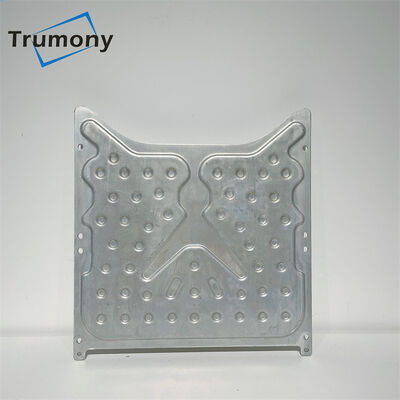

新エネルギー蓄電池パッキン アルミ液体冷却板
BTMS の主な目的は、バッテリー システムを最適な温度範囲に維持し、バッテリー モジュール内の温度変化を均一に保つことです。バッテリーの熱管理は、ESS/EV の重要な動作です。液体冷却ソリューションの利点は、高い熱伝達率、バッテリーが大きな電力パルスを処理できること、および効果的な温度均一性です。
Trumony は熱管理業界の専門家であり、液体冷却の設計と開発だけでなく、液体冷却材料、コンポーネント、およびアセンブリのサプライヤーでもあります。具体的には、パワーバッテリーパック熱交換部品、エネルギー貯蔵バッテリーパック熱交換部品、高熱流束熱交換部品および新液冷熱交換部品、パワーバッテリー液冷アセンブリ（コールドプレートまたはエルボー、ボックス、チラー、ジョイント、パイプライン、熱伝導シリコン パッド)、家庭用エネルギー貯蔵アセンブリ (コールド プレートまたはエルボー、ジョイント、パイプライン、ファン、熱伝導シリコン パッド、コンデンサー、膨張ケトル、ソレノイド バルブ、ウォーター ポンプ、インバーター)、産業用エネルギー貯蔵アセンブリ (液体冷却プレート + トレイまたは一体型トレイ、パイプライン、ウォーター クーラー、熱伝導シリコン パッド)。
| アイテム | ESS用アルミ打ち抜き冷却板 |
| 仕様 | モジュールに応じて (最大 1.6*2.3m) |
| 加工技術 | 押し出し、溶接、ロウ付け、スタンプ、打ち抜き、ロール接合 .. |
| 関連製品 | TIM（熱管理材料）、インレット/アウトレット、クイックコネクタ、ポンプ、パイプラインなど |
| アプリケーション | 電気自動車のバッテリー冷却、パワーバッテリーの液体冷却、家庭用エネルギー貯蔵、産業用エネルギー貯蔵など |
テスト能力:
|
化学組成試験 |
はい |
|
物理テストと光学テスト |
はい |
|
粗さ試験と硬度試験 |
はい |
|
伸び試験 |
はい |
|
塩水噴霧試験 |
はい |
|
バーストテスト |
はい |
|
窒素とヘリウムのテスト |
はい |
|
流動抵抗試験 |
はい。内外腐食試験 |
|
電圧試験 |
はい |
|
水中試験 |
はい。溶接漏れチェック |
化学組成
| 合金 | シ | フェ | 銅 | マン | マグネシウム | クロム | 亜鉛 | Ⅴ | ティ |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
お客様のご要望に応じてカスタマイズ可能です！
機械的性質
| 合金 | 気性 | 抗張力 | 降伏強さ | 伸長 |
| 1050 | O/F/H111/H112 | ≧65MPa | ≧200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
よくある質問
Q: どのようなバッテリーコールドプレートを提供できますか?
A:
1) 角型セル/バッテリーパック用のプレス加工された冷却プレート。
2) 21700、18650、3270、4680 ビッグセルなどの円筒形セル用のサーペンタイン チューブ。
3) バッテリーパック用マニホールド付き押出チューブ。
4) 加熱・冷却用ロールボンド冷却板。
5) FSW コールド プレート。
6) CNC加工のコールドプレート
Q：加工技術は？
A: ろう付けライン、プレスライン、押出ライン、ロール骨加工ラインがあります。また、CNC センターも利用できます。
Q: デザインがない場合、デザインを手伝ってもらえますか?
A: はい、できます。私たちは強力で経験豊富な設計チームを持っています。流路設計、熱シミュレーション、機械シミュレーション、設計最適化をサポートします。プロジェクトの詳細をservice8@trumony.comまでお知らせください。DFMを喜んでお手伝いいたします。
Q: どのくらいの速さでプロトタイプを作成できますか?
A: 約 3~5 週間。正確なリードタイムは、デザインと製造プロセスによって異なります。
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
| MOQ: | サンプル試験は整理することができる |
| 価格: | 交渉可能 |
| 標準梱包: | 輸出標準梱包 |
| 配達期間: | 金型加工時間で4~6週間 |
| 支払方法: | L/C、D/A、D/P、T/T |
| 供給能力: | 毎年1000000pcs/ |
新エネルギー蓄電池パッキン アルミ液体冷却板
BTMS の主な目的は、バッテリー システムを最適な温度範囲に維持し、バッテリー モジュール内の温度変化を均一に保つことです。バッテリーの熱管理は、ESS/EV の重要な動作です。液体冷却ソリューションの利点は、高い熱伝達率、バッテリーが大きな電力パルスを処理できること、および効果的な温度均一性です。
Trumony は熱管理業界の専門家であり、液体冷却の設計と開発だけでなく、液体冷却材料、コンポーネント、およびアセンブリのサプライヤーでもあります。具体的には、パワーバッテリーパック熱交換部品、エネルギー貯蔵バッテリーパック熱交換部品、高熱流束熱交換部品および新液冷熱交換部品、パワーバッテリー液冷アセンブリ（コールドプレートまたはエルボー、ボックス、チラー、ジョイント、パイプライン、熱伝導シリコン パッド)、家庭用エネルギー貯蔵アセンブリ (コールド プレートまたはエルボー、ジョイント、パイプライン、ファン、熱伝導シリコン パッド、コンデンサー、膨張ケトル、ソレノイド バルブ、ウォーター ポンプ、インバーター)、産業用エネルギー貯蔵アセンブリ (液体冷却プレート + トレイまたは一体型トレイ、パイプライン、ウォーター クーラー、熱伝導シリコン パッド)。
| アイテム | ESS用アルミ打ち抜き冷却板 |
| 仕様 | モジュールに応じて (最大 1.6*2.3m) |
| 加工技術 | 押し出し、溶接、ロウ付け、スタンプ、打ち抜き、ロール接合 .. |
| 関連製品 | TIM（熱管理材料）、インレット/アウトレット、クイックコネクタ、ポンプ、パイプラインなど |
| アプリケーション | 電気自動車のバッテリー冷却、パワーバッテリーの液体冷却、家庭用エネルギー貯蔵、産業用エネルギー貯蔵など |
テスト能力:
|
化学組成試験 |
はい |
|
物理テストと光学テスト |
はい |
|
粗さ試験と硬度試験 |
はい |
|
伸び試験 |
はい |
|
塩水噴霧試験 |
はい |
|
バーストテスト |
はい |
|
窒素とヘリウムのテスト |
はい |
|
流動抵抗試験 |
はい。内外腐食試験 |
|
電圧試験 |
はい |
|
水中試験 |
はい。溶接漏れチェック |
化学組成
| 合金 | シ | フェ | 銅 | マン | マグネシウム | クロム | 亜鉛 | Ⅴ | ティ |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
お客様のご要望に応じてカスタマイズ可能です！
機械的性質
| 合金 | 気性 | 抗張力 | 降伏強さ | 伸長 |
| 1050 | O/F/H111/H112 | ≧65MPa | ≧200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≧75MPa | ≧200MPa | ≥25% |
よくある質問
Q: どのようなバッテリーコールドプレートを提供できますか?
A:
1) 角型セル/バッテリーパック用のプレス加工された冷却プレート。
2) 21700、18650、3270、4680 ビッグセルなどの円筒形セル用のサーペンタイン チューブ。
3) バッテリーパック用マニホールド付き押出チューブ。
4) 加熱・冷却用ロールボンド冷却板。
5) FSW コールド プレート。
6) CNC加工のコールドプレート
Q：加工技術は？
A: ろう付けライン、プレスライン、押出ライン、ロール骨加工ラインがあります。また、CNC センターも利用できます。
Q: デザインがない場合、デザインを手伝ってもらえますか?
A: はい、できます。私たちは強力で経験豊富な設計チームを持っています。流路設計、熱シミュレーション、機械シミュレーション、設計最適化をサポートします。プロジェクトの詳細をservice8@trumony.comまでお知らせください。DFMを喜んでお手伝いいたします。
Q: どのくらいの速さでプロトタイプを作成できますか?
A: 約 3~5 週間。正確なリードタイムは、デザインと製造プロセスによって異なります。
