| MOQ: | 5個 |
| 価格: | 交渉可能 |
| 標準梱包: | 輸出用特殊材の木製箱 |
| 配達期間: | 35日 |
| 支払方法: | T/T |
| 供給能力: | 3000個/日 |

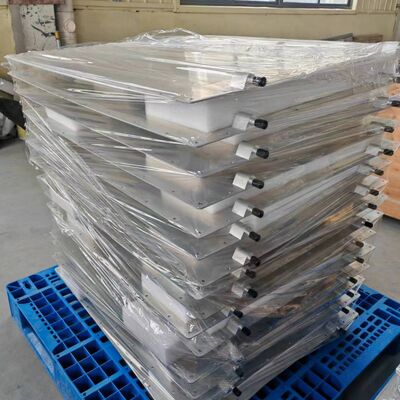

製品名: EV・HEVパワーバッテリーシステム用 高信頼性ろう付けアルミニウム液体冷却プレート
製品紹介:
EVパワーバッテリーパックに特化した当社の液体冷却プレートは、バッテリーを最高のパフォーマンスで稼働させ続けるための優れた熱管理を提供します。高伝導性アルミニウムと先進的なろう付け技術で設計されており、高速で均一な冷却を実現し、ホットスポットを排除し、バッテリー寿命を保護し、充電効率を高めます。軽量、コンパクト、そして厳格な漏れ試験済みで、あらゆるバッテリーパックレイアウトに簡単に統合でき、カスタマイズ可能な設計は独自の要件に対応します。耐久性、コスト効率、そして自動車グレードの信頼性で構築されており、EVバッテリーのパフォーマンスと安全性を向上させる完璧なソリューションです。
製品パラメータ
カテゴリ
詳細
材料選定
ベースプレート: AL3003MOD (一般的に使用)
流路プレート: AL3003MOD (一般的に使用)
| 絶縁層: 粉体塗装またはフィルムラミネート (一般的に使用) | 主要プロセス |
|---|---|
| 1. プレス成形 | 2. 脱脂・塗装 3. ろう付け 4. ヘリウムリークテスト |
| 5. 粉体塗装またはフィルムラミネート | 構造設計 1. 流路プレート: 1mm (代表値); ベースプレート: 1mmまたは1.2mm (代表値); 絶縁層厚さ: 0.1～0.3mm 2. 冷却プレート総高さ: 5.5～6.5mm; 流路高さ: 3～4mm (代表値) 3. シール幅: 7mm以上 性能 |
| 1. 高い構造強度と耐圧性 | 2. 優れた放熱効率と温度均一性 3. 優れた耐食性 4. 高い空間利用率 |
| コスト | 通常、RMB 27～35/kg、金型費用は比較的高め 重量 顕著な軽量化の利点: 1+1mmの冷却プレートは約5.5kg/m² (面積計算) リードタイム |
| 高い設計柔軟性と短いプロトタイピングサイクル | 成熟度 |
| 最も広く採用されているプロセスで、市場シェア90%以上 | 応用 |
| 当社の液体冷却プレートは、EVパワーバッテリーパック専用に設計されており、乗用電気自動車(EV)、商用電気自動車(例: 電気バス、トラック)、ハイブリッド電気自動車(HEV)、および高性能パワーバッテリーシステムに広く応用されています。自動車OEM、ティア1サプライヤー、バッテリーパックメーカーに信頼性の高い熱管理サポートを提供し、様々な電動モビリティシナリオでの安定したバッテリー動作を保証します。 | 利点 |
| バッテリー温度を効果的に安定させ、ホットスポットを低減し、エネルギー貯蔵バッテリーの寿命を大幅に延ばす優れた熱管理性能。 | 100%ヘリウムリークテストを実施した高強度真空ろう付け構造により、高い耐圧性と長期的な安全な運用を保証。 |
軽量アルミニウム合金製で耐食性に優れ、長期間の屋外および産業用エネルギー貯蔵環境に適しています。
様々なサイズ、流路、コネクタに対応する柔軟なカスタマイズが可能で、異なるエネルギー貯蔵バッテリーモジュールに適合します。
安定した生産プロセス、信頼性の高い品質、そして大規模エネルギー貯蔵プロジェクト向けのコスト効率の高いソリューション。
Q: サンプルと量産にはどのくらい時間がかかりますか？
A: 通常、新しい金型とサンプルの作成には35日かかります。確認後、量産には30日かかります。
Q: OEM/ODMは利用可能ですか？
A: はい、可能です！
Q: サンプルを提供してもらえますか？
A: はい、品質チェックのためにサンプルを提供できることを光栄に思います。
Q: サンプル注文は受け付けられますか？
A: はい、サンプル注文を受け付けており、デザインサービスも提供できます！
