EV バッテリーパックの熱管理のためのカスタムアルミ液体冷却プレート
| Surface treatment: | 熱インターフェース材料 | Core Alloy: | 3003+1.5%Zn |
| Cladding Ratio: | 各側で 4 ～ 8% | Type: | ろう付けに掃除機をかけなさい |
| Material: | アルミニウム | Grade: | 3003/6061/3003/4043 |
| High Light: | アルミ製の液体冷却プレート,EVバッテリー熱管理プレート,バッテリーパックの液体冷却プレート |
||
はじめに:
当社のEVバッテリーパック熱管理用カスタムアルミニウム液体冷却プレートは、電気自動車バッテリーシステムの重要な冷却課題に対応するために専門的に製造された精密エンジニアリング熱ソリューションです。長寿命、構造的完全性、信頼性の高いパフォーマンスのために設計された堅牢な多段階製造プロセスを活用しています。

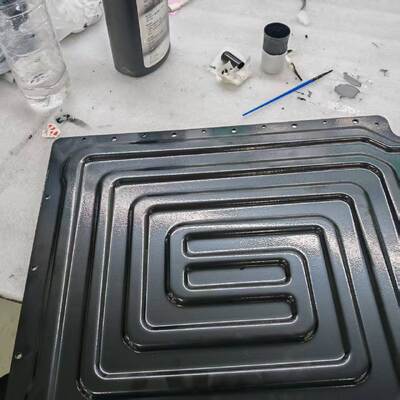

高グレードのアルミニウムシートからエンジニアリングされた冷却プレートは、高精度プレス加工により形成され、複雑で高効率な流路パターンを作成します。プレス加工されたコンポーネントは、高度な真空ろう付け技術を使用して接合され、シームレスで漏れのない一体構造を保証します。安全な取り付けのためにプレスリベット式ねじ込みインサートを統合し、表面は優れた耐食性と電気絶縁性のために耐久性のあるエポキシコーティングで仕上げられています。各ユニットは、包括的な漏れ試験と性能検証を受けます。
| 項目 | 仕様 | 材料/値 |
|---|---|---|
| 1 | ベース材料 | 3003 / 6061 /3003/4043 |
| 2 | 冷却材 | エチレングリコール/水混合物 |
| 3 | コアプロセス | プレス加工、ろう付け、リベット加工 |
| 4 | システム圧力低下 | 15kpa |
当社のカスタムプレス加工・ろう付け液体冷却プレートは、現代の電動モビリティ向けに特別に開発されており、熱管理の基盤となるコンポーネントを提供します。主な用途は次のとおりです。
- EVバッテリーモジュールおよびパックの直接冷却: バッテリーセルの直接、またはその下に統合するように設計されており、最適な動作温度を維持し、安全性を向上させ、電気乗用車および商用車のバッテリー寿命を延ばします。
- 高効率プレス加工流路: プレス加工により、複雑で最適化されたマイクロチャネルまたは蛇行流路パターンの大量生産が可能になり、熱交換表面積を最大化し、バッテリーパック全体にわたる均一な熱分布を保証します。
- 堅牢な一体型ろう付け構造: 高度なろう付けにより、プレス加工されたプレートが単一の耐久性のある部品に融合し、ガスケットを排除し、永久的で漏れのないシールを提供します。この構造は、自動車環境に固有の熱サイクルと振動に耐えます。
- 統合された取り付けと保護: プレスリベット式ナットまたはスタッドは、バッテリーモジュールの簡単な組み立てのために、信頼性の高い高強度取り付けポイントを提供します。エポキシコーティングは優れた電気絶縁性を提供し、冷却材や過酷な動作条件からの腐食を防ぎます。
- 軽量でスケーラブルな設計: アルミニウム構造と効率的な材料使用により、重量を最小限に抑えます。プレス加工およびろう付けプロセスは非常にスケーラブルであり、自動車用途の高生産量に対してコスト効率の高い生産を可能にします。
- パック統合のための完全なカスタマイズ: 当社は、プレートの寸法、流路レイアウト、インレット/アウトレットの位置、および取り付けポイントの位置を特定のバッテリーパック設計に合わせて調整することに特化しており、完璧なフィット感と最適な熱性能を保証します。
当社のカスタムアルミニウム冷却プレートは、安全性、信頼性、製造性を優先する幅広い電気自動車バッテリーシステムの理想的な熱基盤です。共同熱設計とプロトタイピングから大量生産とアプリケーションエンジニアリングまで、エンドツーエンドのサービスでお客様をサポートします。
